2024年4月1日 ニュース
ガリッド部材のBIMダウンロードを追加しました。
※掲題されているBIMデータは全てRevitバージョン2021にて作成しております。
高さ5Mを
超える内装壁の
施工が可能に!
JIS規格による軽量鉄骨壁下地の最大高さは5mですが、

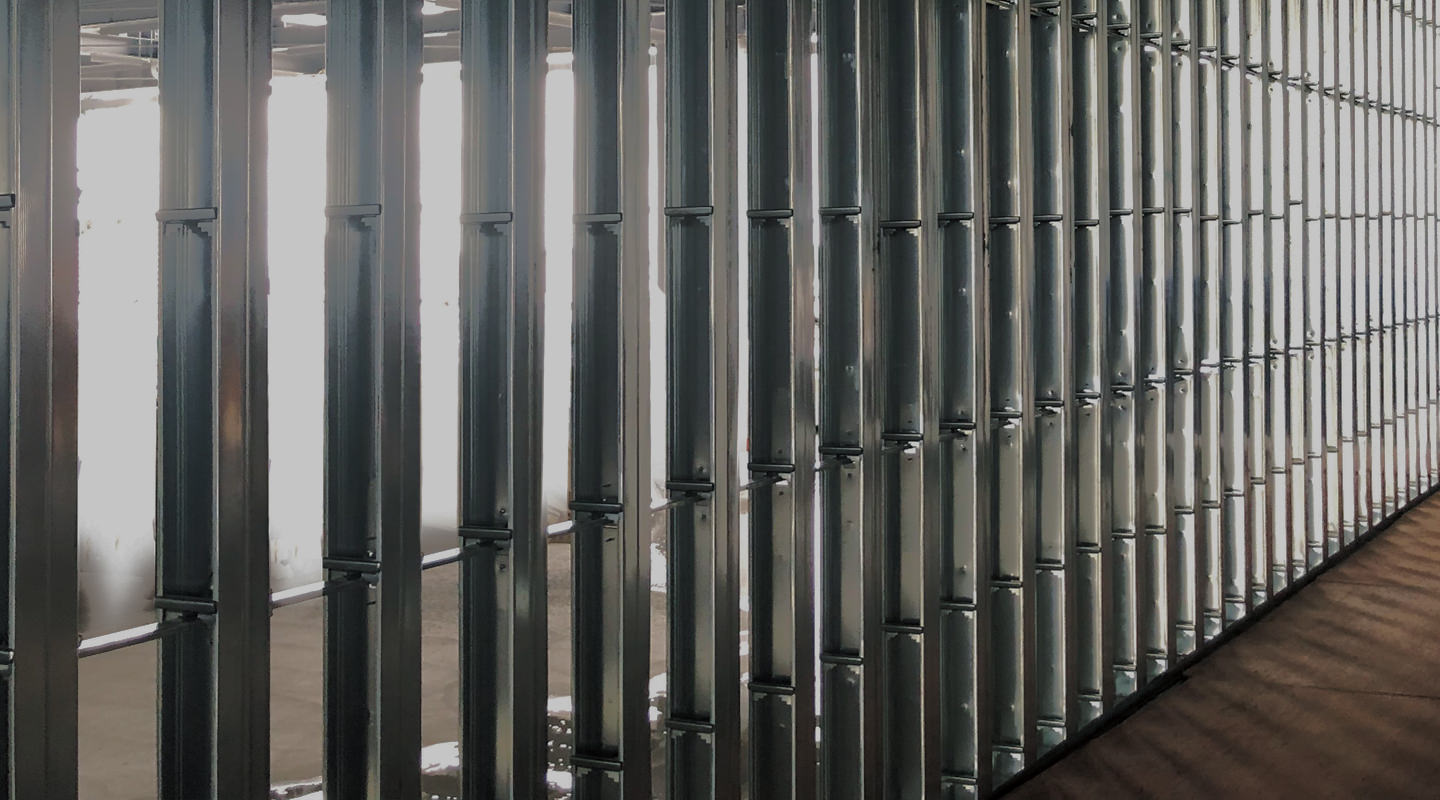

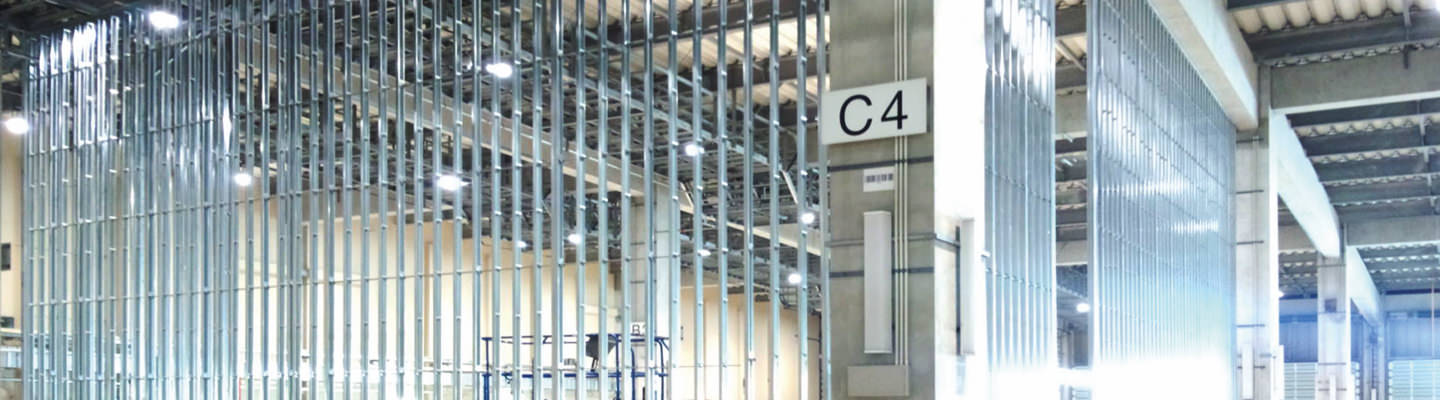

ガリッドウォール工法により軽量鉄骨壁下地を補強することで5m超の高壁の施工が可能となりました。
ガリッドウォール工法は、吉野石膏(株)耐火間仕切をガリッド材で補強する工法です。
施工は吉野耐火システムの認定書に準じてください。
施工は吉野耐火システムの認定書に準じてください。
-
高さ5m超の壁が
地震力を
受けた場合の補強工法H7000、Sウォール+PBt12.5の場合詳細を見る
GWスタッド@303+ガリッドスタッドt3.2@1517上部:ガリッドランナ t1.0
下部:WR-100 t0.8 -
倉庫業法対応壁が2500N/㎡荷重を
受けた場合の補強工法
ガス消火栓設備の1000PAにも対応可H7000、Sウォール+PBt12.5の場合詳細を見る
GWスタッド@303W+ガリッドスタッドt3.2@606上部:ガリッドランナ t1.6※H6000以下の場合はガリッドランナt1.0でも可
下部:ガリッドランナ t1.6 -
ガリッド2500に石膏ボード強度を
加味することでコストダウンを実現H7000、Sウォール+PBt12.5の場合詳細を見る
GWスタッド@303+ガリッドスタッドt3.2@910上部:ガリッドランナ t1.6※H6000以下の場合はガリッドランナt1.0でも可
下部:ガリッドランナ t1.6
- 鉄骨中間梁
工事
を不要とし
施工精度が向上 - 石膏ボードの
施工性は
損ないません - 施工後の
間仕切り
変更が
可能 - 地震発生時を
想定した
強度判定基準
ガリッドウォールで
使用されるパーツ類
詳細を見る
ガリッドウォール
工法の施工手順

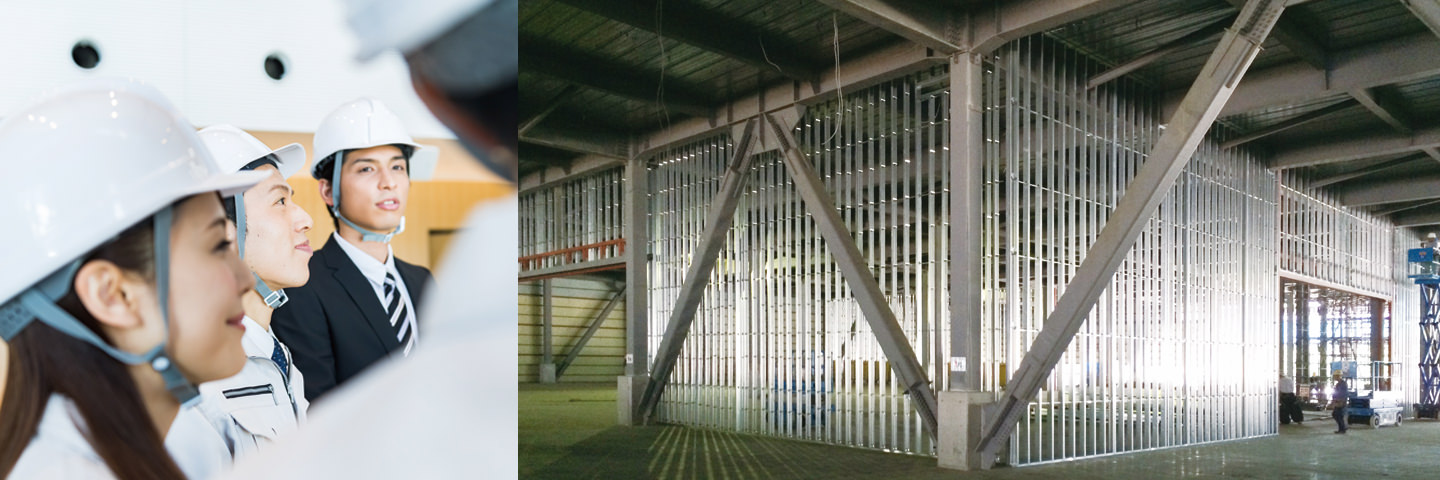

実績一覧
王将フードサービス東松山工場
郵政Wプロジェクト
郵政Eプロジェクト
プロロジスパーク常総
GLP八千代プロジェクト
DPL川口領家
GLP流山Ⅱ
ESR市川
LOGI’Q白岡
T&K滋賀
Landport青梅Ⅱ
GLP八千代Ⅱ
DPL桶川
Landport青梅Ⅲ
DPL伊勢原
DPL草加
プロロジスパーク神戸5
グッドマンステージ5
Landport上尾
ロジクロス座間小松原
ESR横浜幸浦
LOGI LAND羽生Ⅰ
千葉みなと物流センター
東京レールゲートESAT
プロロジス神戸3
福岡大学体育館
新鹿児島郵便処理施設
新群馬郵便処理施設
北ガスグループ本社ビル
他
